Produktübersicht

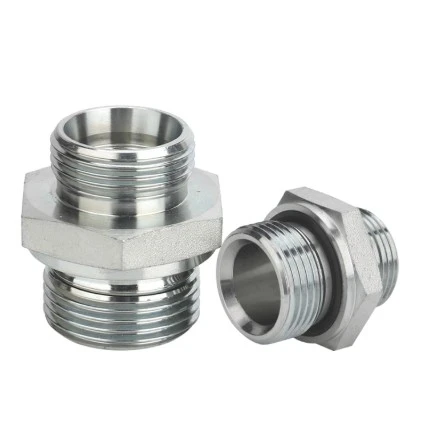

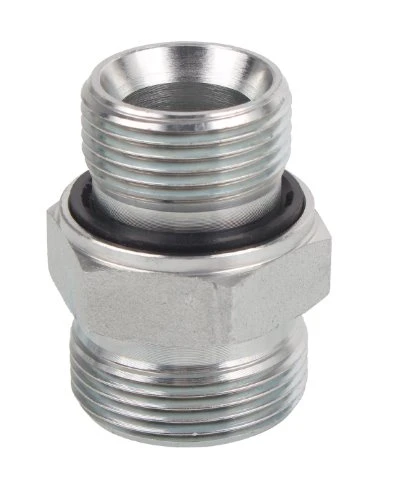

Hydraulikschlauchanschlüsse aus Edelstahl sind Schlauchendverbindungskomponenten, die zum Verbinden von Hydraulikschlauchbaugruppen mit Anschlüssen, Adaptern, Ventilen, Zylindern und Fluidtechnikgeräten in korrosionsempfindlichen Betriebsumgebungen verwendet werden.
BSP-GEWINDE MIT UNVERLÄNGERTER DICHTUNG
| 1CB–WD | 1CB–WD/RN | 1DB–WD | 1DB–WD/RN | |||||||||||
| FADEN | ABMESSUNGEN | DRUCKNIVEAU | ||||||||||||
| TEIL NR. | F | ROHR-AD | SIEGEL | B | L1 | L4 | S1 | S2 | MPa | |||||
| 1CB-12–020* | M12X1.5 | G1/8*X28 | 6 | WD-D02 | 8 | 8.5 | 23.5 | 14 | 14 | 31.5 | L | |||
| 1CB-12–030* | M12X1.5 | G1/4*X19 | 6 | WD-D02 | 12 | 10 | 25 | 19 | 14 | |||||
| 1CB-14–020* | M14X1.5 | G1/8*X28 | 8 | WD-D02 | 8 | 9 | 24 | 14 | 17 | |||||
| 1CB-14–030* | M14X1.5 | G1/4*X19 | 6 | WD-D02 | 12 | 10 | 25 | 19 | 17 | |||||
| 1CB-16–020* | M16X1.5 | G1/8*X28 | 8 | WD-D02 | 12 | 11 | 28 | 22 | 17 | |||||
| 1CB-16–030* | M16X1.5 | G1/4*X19 | 10 | WD-D04 | 12 | 11 | 24.5 | 19 | 19 | |||||
| 1CB-16–060* | M16X1.5 | G1/2*X14 | 10 | WD-D06 | 12 | 12.5 | 26 | 22 | 19 | |||||
| 1CB-18–060* | M18X1.5 | G1/4*X19 | 12 | WD-D04 | 14 | 13 | 28 | 27 | 19 | |||||
| 1CB-18–080* | M18X1.5 | G3/8*X19 | 12 | WD-D06 | 12 | 12.5 | 26 | 22 | 22 | |||||
| 1CB-18–090* | M18X1.5 | G1/2*X14 | 12 | WD-D06 | 14 | 14 | 28 | 27 | 22 | |||||
| 1CB-22–090* | M22X1.5 | G3/8*X19 | 15 | WD-D06 | 12 | 13.5 | 28 | 24 | 27 | |||||
| 1CB-22–090 | M22X1.5 | G1/2*X14 | 15 | WD-D08 | 14 | 14 | 29 | 27 | 27 | |||||
| 1CB-26–090 | M26X1.5 | G3/8*X14 | 18 | WD-D08 | 14 | 14.5 | 31 | 27 | 32 | |||||
| 1CB-26–120* | M26X1.5 | G3/4*X14 | 18 | WD-B12 | 16 | 14.5 | 31 | 32 | 32 | 16 | L | |||
| 1CB-30–120* | M30X2 | G3/4*X14 | 20 | WD-B12 | 16 | 16.5 | 33 | 32 | 30 | |||||
| 1CB-30–150* | M30X2 | G1 1/4*X11 | 20 | WD-B12 | 16 | 15 | 33 | 32 | 30 | |||||
| 1CB-45–200* | M45X2 | G1 1/4*X11 | 35 | WD-B20 | 20 | 17.5 | 39 | 50 | 40 | |||||
| 1CB-52–200* | M52X2 | G1 1/2*X11 | 42 | WD-B24 | 22 | 19 | 42 | 55 | 60 | 63 | S | |||
| 1DB-14–030* | M14X1.5 | G1/4*X19 | 6 | WD-D04 | 12 | 15 | 19 | 17 | ||||||
| 1DB-16–040* | M16X1.5 | G1/4*X19 | 8 | WD-D04 | 12 | 15 | 30 | 19 | 19 | |||||
| 1DB-16–050* | M16X1.5 | G3/8*X19 | 8 | WD-D06 | 12 | 15.5 | 30 | 22 | 19 | |||||
| 1DB-18–030* | M18X1.5 | G1/4*X19 | 10 | WD-D04 | 12 | 14.5 | 31 | 19 | 22 | |||||
| 1DB-18–040* | M18X1.5 | G3/8*X14 | 10 | WD-D08 | 14 | 15 | 31 | 22 | 22 | |||||
| 1DB-20–040* | M20X1.5 | G1/4*X19 | 12 | WD-D04 | 12 | 16.5 | 33 | 22 | 24 | |||||
| 1DB-20–060* | M20X1.5 | G3/8*X19 | 12 | WD-D06 | 12 | 15 | 33 | 22 | 24 | |||||
| 1DB-20–090* | M20X1.5 | G1/2*X14 | 12 | WD-D08 | 14 | 17.5 | 34 | 27 | 24 | |||||
| 1DB-22–090* | M22X1.5 | G1/2*X14 | 14 | WD-D08 | 14 | 19 | 37 | 27 | 27 | 40 | S | |||
| 1DB-24–090* | M24X1.5 | G3/8*X19 | 16 | WD-D06 | 12 | 18 | 36.5 | 27 | 30 | |||||
| 1DB-24–120* | M24X1.5 | G3/4*X14 | 16 | WD-D08 | 14 | 18.5 | 37 | 27 | 30 | |||||
| 1DB-26–120* | M26X1.5 | G3/4*X14 | 18 | WD-D08 | 14 | 18 | 38.5 | 27 | 30 | |||||
| 1DB-30–120* | M30X2 | G3/4*X14 | 20 | WD-B12 | 16 | 20.5 | 42 | 32 | 36 | |||||
| 1DB-30–080* | M30X2 | G1/2*X14 | 25 | WD-D08 | 14 | 23 | 47 | 41 | 46 | |||||
| 1DB-30–120* | M30X2 | G3/4*X14 | 25 | WD-B12 | 16 | 23 | 47 | 41 | 46 | |||||
| 1DB-30–100* | M30X2 | G1 3/11 | 25 | WD-B16 | 18 | 23 | 47 | 41 | 46 | |||||
Parameter/Technische Daten
| Original | ZheJiang, China | Liefertermin | Verhandelbar |
| Zertifizierung | GB/T19001-2016 idt ISO9001:2015 | Verpackung | Exportstandard |
| Material | Kohlenstoffstahl | Garantie | 1 Jahr |
| Zahlungsziel | TT | Mindestbestellmenge | 2000 |
| Zustand | Neu | Farbe | Weißes Zink, farbiges Zink |
Verfügbare Konfigurationen
| Artikel | Verfügbare Optionen |
| Verbindungstyp | Gerade, 45 Grad, 90 Grad |
| Gewindestandard | BSPP, NPT, JIC 37 Grad, ORFS, metrisch, SAE-Flansch |
| Material | Edelstahl 304, Edelstahl 316 |
| Schlauchkompatibilität | 1SN, 2SN, 4SP, 4SH, R12, R13 |
| Verbindungsstil | Männlich, weiblich, Flansch |
| Dichtungstyp | O-Ringdichtung, Kegeldichtung, flache Fläche |
| Oberflächenzustand | Standardmäßig bearbeitet, elektropoliert |
| Markierung | Teilenummer, Chargencode, Kundenlogo |
Serviceumgebungen
Offshore- und Marineausrüstung
Geeignet für hydraulische Schlauchsysteme, die Feuchtigkeit und Salz ausgesetzt sind.
Lebensmittel- und Prozessindustrie
Wird dort eingesetzt, wo Hydraulikkomponenten aus Edelstahl für den Gerätebau bevorzugt werden.
Ausrüstung für die chemische Verarbeitung
Wird in Flüssigkeitsübertragungs- und Hydrauliksystemen eingesetzt, die korrosionsbeständige Materialien erfordern.
Industrielle Hydrauliksysteme
Wird in Hydraulikaggregaten, Pressen, Automatisierungssystemen und Fertigungsanlagen verwendet.
FAQ
F: Was ist der Unterschied zwischen einem Schlauchanschluss und einer Rohrverschraubung?
A: Schlauchverbinder sind für flexible Schlauchleitungen konzipiert, während Rohrverschraubungen typischerweise für starre Rohrverbindungen vorgesehen sind.
F: Warum Edelstahl anstelle von beschichtetem Stahl wählen?
A: Edelstahl bietet Korrosionsbeständigkeit durch das Grundmaterial und nicht durch eine Oberflächenbeschichtung.
F: Sind Schlauchanschlüsse aus Edelstahl wiederverwendbar?
A: Die Wiederverwendung hängt vom Gewindezustand, dem Dichtungszustand und den Anforderungen an die Schlauchmontage ab.
F: Können diese Anschlüsse mit jedem Hydraulikschlauch verwendet werden?
A: Die Kompatibilität hängt von der Schlauchkonstruktion, der Schlauchgröße, der Crimpspezifikation und der Anschlussserie ab.
F: Welche Informationen sollten für ein Angebot bereitgestellt werden?
A: Anschlussstandard, Schlauchtyp, Materialqualität, Druckanforderung und Betriebsumgebung sollten vor der Bestellung bestätigt werden.
